Re: Programmierung Daten über 1 Draht Kategorie: Programmierung C (von fraju - 10.11.2011 22:39)
Als Antwort auf Re: Programmierung Daten über 1 Draht von Manfred - 10.11.2011 19:49

> >
> > Meine Frage ist noch die gleiche.
> > Mache mal eine kleine Zeichnung wie bis jetzt alles verschaltet ist.
> > Fraju
>
>
>
> Hallo fraju, kanne, Ulli-S
>
> Nun ist es endlich soweit. Da es für die Elektrik dieses 4.Stromkreises
> keine normgerechte Zeichnung gibt, habe ich eine provisorische erstellt.
> Die Elektrik wurde erst 2 Jahre nach Fertigstellung des Hauses von mir
> und einem Elektriker erstellt. Alle Stromkreise sind mit FI-Schaltern
> ausgerüstet und können deshalb nicht gekoppelt werden, da sonst Probleme
> mit dem FI-Schaltern auftreten. Die eingezeichnete Wasserpumpe wird von
> einem Druckschalter aus- und eingeschaltet. Für diese fehlt aber die Kontrolle
> über eine Lampe im Hause. Das ist das Problem. Das im Haus befindliche Relais
> steuert die Tiefbrunnenpumpe und eine Kontroll-Lampe in einem anderen Stromkreis.
> Weil die Stromkreise nicht miteinander verbunden sein dürfen, werden für den
> (Taster für Summer) 2 Leitungen benötigt. Die eine davon fehlt mir jetzt
> für die Wasserpumpenkontroll-Lampe. Die 2. Seite ist ein Lageplan des Grundstücks.
> Zwischen Summer und (Taster Klingel) und Trafo und Zisterne sind Verbindungsleitungen
> in Schutzrohren in 60cm Tiefe in Sand und Zement verlegt worden. Leider kann in den
> vorhandenen Schutzschläuchen kein Kabel nachgezogen werden, da die Leitungen
> keinen Platz für weitere Kabel zulassen und teilweise sehr scharfkantig
> um die Ecken verlegt wurden.
>
> GruÃ? Manfred


Hallo

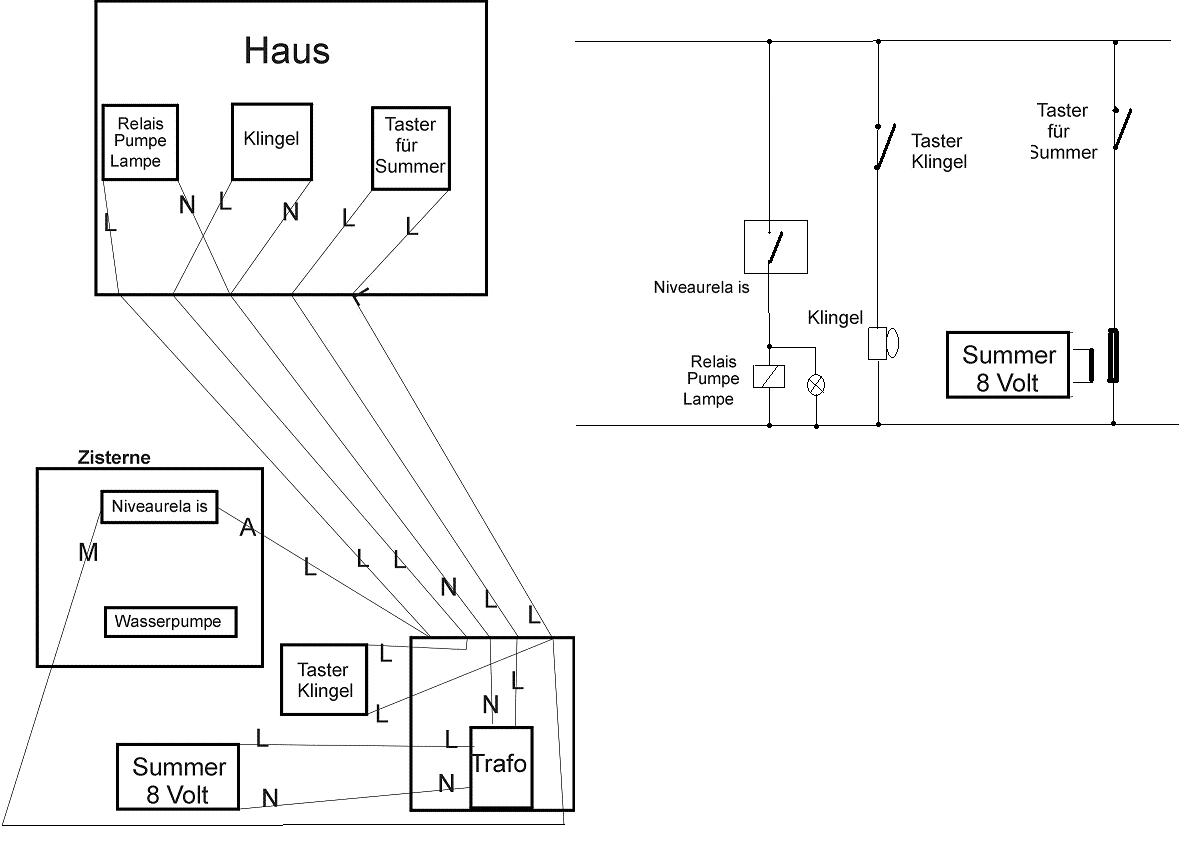

Kleine Zeichnung -ist ein Riesenteil geworden ;-)))

Habe mal schnell einen Kl.Plan gemacht,
Schau ihn dir mal an,sollte so richtig sein.

Bei Klingel und Summer scheint es Einsparpotential zu geben.

Mal sehen wies weitergeht.
GruÃ?
Elektrik_Zisterne_Klingel_Pumpe[1].PNG:
