Re: Programmierung Daten über 1 Draht Kategorie: Programmierung C (von Manfred - 10.11.2011 19:49)
Als Antwort auf Re: Programmierung Daten über 1 Draht von fraju - 10.11.2011 9:59

> > > > > > > > > > > > > > > Hallo Spezialisten
> > > > > > > > > > > > > > >
> > > > > > > > > > > > > > > Ich möchte 2 Eingänge(Pumpe1 und Pumpe2) an 1 Ausgang legen und über 1 Draht an 1 Eingang legen
> > > > > > > > > > > > > > > und damit je 1 Lampe(Für Pumpe1 und Pumpe2) Ein- und Ausschalten.
> > > > > > > > > > > > > > >
> > > > > > > > > > > > > > > Die Programmierung für die Eingänge der Pumpen bekomme ich hin,
> > > > > > > > > > > > > > > aber die Abfrage am Ende des Drahtes
> > > > > > > > > > > > > > > fehlt mir.
> > > > > > > > > > > > > > >
> > > > > > > > > > > > > > > Ich bitte um Programmvorschläge.
> > > > > > > > > > > > > >
> > > > > > > > > > > > > > Hausaufgabe Berufsschule? :-)
> > > > > > > > > > > > > >
> > > > > > > > > > > > > > Gruss Peter
> > > > > > > > > > > > >
> > > > > > > > > > > > > Die Berufsschule kommt für mich leider zu spät, da ich bereits 70 Jahre alt bin.
> > > > > > > > > > > > >
> > > > > > > > > > > > > Ich programmiere seit 1960: Erst in Maschinencode, dann in Assembler, dann in Basic
> > > > > > > > > > > > > danach seit 1970 bis heute in Dbase. Ich programmiere dabei aber hauptsächlich mit Daten und Dateien.
> > > > > > > > > > > > >
> > > > > > > > > > > > > Gruss Manfred
> > > > > > > > > > > >
> > > > > > > > > > > > Hallo
> > > > > > > > > > > >
> > > > > > > > > > > > Kannst du dein Problem etwas besser erläutern.
> > > > > > > > > > > > GruÃ?
> > > > > > > > > > >
> > > > > > > > > > >
> > > > > > > > > > >
> > > > > > > > > > > Erläuterung zu obigem Problem an fraju
> > > > > > > > > > > Ich habe ein Finca auf Mallorca. Die 2 Pumpen(1 für den Tiefbrunnen, 1 für das Hauswasserwerk)
> > > > > > > > > > > sind am Anfang des Grundstücks. Der Ausgang bei Betrieb dieser Pumpen geht zusätzlich jeweils
> > > > > > > > > > > auf ein Relais. Diese Relais mölchte ich als Eingang für die C-Control Pro Mega32 benutzen.
> > > > > > > > > > > Bei der Verbindungsleitung zum Haus ist leider nur noch ein ein Draht(2000 Meter) unbenutzt.
> > > > > > > > > > > Im Haus möchte ich über eine weitere C-Control Pro Mega32 erneut 2 Relais ansteuern,
> > > > > > > > > > > die dann 2 verschieden farbige Signallampen zum Leuchten bringen. Es ist auch möglich
> > > > > > > > > > > das gleichzeitig beide Pumpen in Betrieb sind. Zurzeit kann ich nur die Tiefbrunnenpumpe
> > > > > > > > > > > vom Ausgang eines der Relais kontrollieren.
> > > > > > > > > > >
> > > > > > > > > > > GruÃ? Manfred
> > > > > > > > > > >
> > > > > > > > > > >
> > > > > > > > > > Hallo Manfred
> > > > > > > > > >
> > > > > > > > > > Es wird klarer;-)
> > > > > > > > > >
> > > > > > > > > > Könntest du eine kleine Zeichnung machen.
> > > > > > > > > > Ansteuerung der Pumpen und die Relais welche die Meldung bringen solle.
> > > > > > > > > >
> > > > > > > > > > Eine freie Leitung ist verständlich,aber es müssen doch noch andere sein.
> > > > > > > > > > Liegen noch Versorgungsleitungen parallel zu der freien Leitung.
> > > > > > > > > > Störspannung.
> > > > > > > > > > Wenn in einer Stromschleife gemessen werden soll,welchen Wiederstand hat die freie Leitung etwa.
> > > > > > > > > > Problem wird lösbar sein!
> > > > > > > > > > GruÃ?
> > > > > > > > > >
> > > > > > > > >
> > > > > > > > > Hallo Manfred,
> > > > > > > > > ist das zwingend notwendig, dass beide Pumpen auch gleichzeitig in Betrieb sein können?
> > > > > > > > > Dazu ist es dann erforderlich, dass 4 Zustände über 1 Draht übertragen werden müssen.
> > > > > > > > > 1) keine Pumpe 2) Tiefbrunnen 3) Hauswasserwerk 4) beide Pumpen
> > > > > > > > >
> > > > > > > > > �brigens lässt sich das nicht per Funk lösen, z.B. mit 2 Funk-Klingeln?
> > > > > > > > > Und über den einen Draht könnte man die Versorgungsspannung für die Funkempfänger
> > > > > > > > > übertragen.
> > > > > > > > >
> > > > > > > > > GruÃ? Kanne
> > > > > > > >
> > > > > > > > Hallo Manfred,
> > > > > > > >
> > > > > > > > ich habs nicht genauer angeschaut aber vieleicht wäre das was...
> > > > > > > >
> > > > > > > > http://www.maxim-ic.com/datasheet/index.mvp/id/3818
> > > > > > > >
> > > > > > > >
> > > > > > > > Eine Alternative wäre, falls eine gemeinsamme Masse vorhanden ist,
> > > > > > > > eine Stromschnittstelle + Komparator als Empfänger....
> > > > > > > >
> > > > > > > >
> > > > > > > >
> > > > > > > > Grü�e Ulli
> > > > > > >
> > > > > > > Hallo Ulli,
> > > > > > >
> > > > > > > es war doch hier von 2000m die Rede...
> > > > > > > Geht das mit 1-Wire denn noch????
> > > > > > >
> > > > > > > Grü�e Joerg
> > > > > > >
> > > > > >
> > > > > >
> > > > > > Da hab ich mich beim überfliegen des Beitrages um eine Null verlesen... sorry!
> > > > > > Bei dieser Leitungslänge wäre die Stromschnittstelle die ich ebenfalls erwähnt habe
> > > > > > eine Lösung. Am Ende der Leitung muss natürlich eine entsprechnde Auswertung sitzen.
> > > > > > Dazu gibt es mehrere Lösungswege... Am einfachsten wäre als Sender eine regelbare
> > > > > > Konstantstromquelle, angesteuert über PWM (PWM zu Analog und dann OP und FET) oder Binär über Ports.
> > > > > > Auf der Empfängerseite ein Abschlu�widerstand und eine Komperator Auswertung.
> > > > > > Aber hierzu muss natürlich eine Masseleitung die mit der Schaltung verbunden ist
> > > > > > zur Verfügung stehen.
> > > > > >
> > > > > > http://www.elektronik-kompendium.de/public/schaerer/currop.htm
> > > > > >
> > > > > >
> > > > > > Grü�e Ulli
> > > > >
> > > > > Eine weite Möglichkeit wäre auf der Empfängerseite ebenfalls eine
> > > > > C-Control z.B. Mega32 zu verwenden.
> > > > > Der Sender könnte Impulse über einen Port senden, die der Empfänger auswertet.
> > > > >
> > > > >
> > > > >    --
> > > > > ---  -----  erster Schaltvorgang
> > > > >
> > > > >    --    --
> > > > > ---  ----  ---  zweiter Schaltvorgang
> > > > >
> > > > >    --    --    --
> > > > > ---  ----  ----  ---- dritter Schaltvorgang
> > > > >
> > > > > usw.
> > > > >
> > > > >    --    --    --    --    --    --
> > > > > ---  ----  ----  ----  ----  ----  -----  aus
> > > > >
> > > > >
> > > > > Um die Betriebssicherheit zu erhöhen könnte man dies noch Codieren...
> > > > >
> > > > >
> > > > > Wäre wohl die einfachste 1Wire Lösung!
> > > > >
> > > > >
> > > > > Grü�e Ulli
> > > > >
> > > > >
> > > > Hallo
> > > > Wartet doch erst einmal bis der TE wieder geantwortet hat.
> > > > Sonnst wird der Thread unübersichtlich.
> > > > GruÃ?
> > >
> > > Hallo fraju, kanne, UlliS
> > >
> > > Ich konnte leider nicht eher antworten, da wegen der schlechten Wetterlage auf Mallorca
> > > andere Tätigkeiten auf der Finca wichtiger waren.
> > >
> > > Trotzdem vielen Dank für die vielen Informationen. Leider ist mir bei der Länge
> > > des Drahtes ein Fehler unterlaufen. Die tatsächliche Länge des Drahtes beträgt nur 200 Meter.
> > > Es gibt auch eine Null-Leitung. Insgesamt sind in einem Schutzrohr 5 Leitungen Feuchtraumkabel
> > > in der Erde(in 60cm Tiefe, in einer Felsformation) verlegt.
> > > Davon 4 für Klingel und Summer der Eingangspforte. Jeweils mit einer Spannung von 220 Volt,
> > > inklusive Null-Leitung.
> > > Das 5. Kabel wird jetzt vom Niveau-Ã?berwachungsrelais Finder Serie72.01 zur Ansteuerung der
> > > Tiefbrunnenpumpe und der Kontroll-Lampe benutzt.
> > >
> > > Meine Ã?berlegung war auch an beiden Enden des 5. Kabels jeweils eine C-Contol Pro Mega32
> > > einzusetzen.
> > >
> > > GruÃ? Manfred
> > >
> > >
> >
> > Dank mal los!
> > Und berichte uns :-)
> >
> > Grü�e Ulli
> >
> Hallo
>
> Meine Frage ist noch die gleiche.
> Mache mal eine kleine Zeichnung wie bis jetzt alles verschaltet ist.
> Fraju



Hallo fraju, kanne, Ulli-S

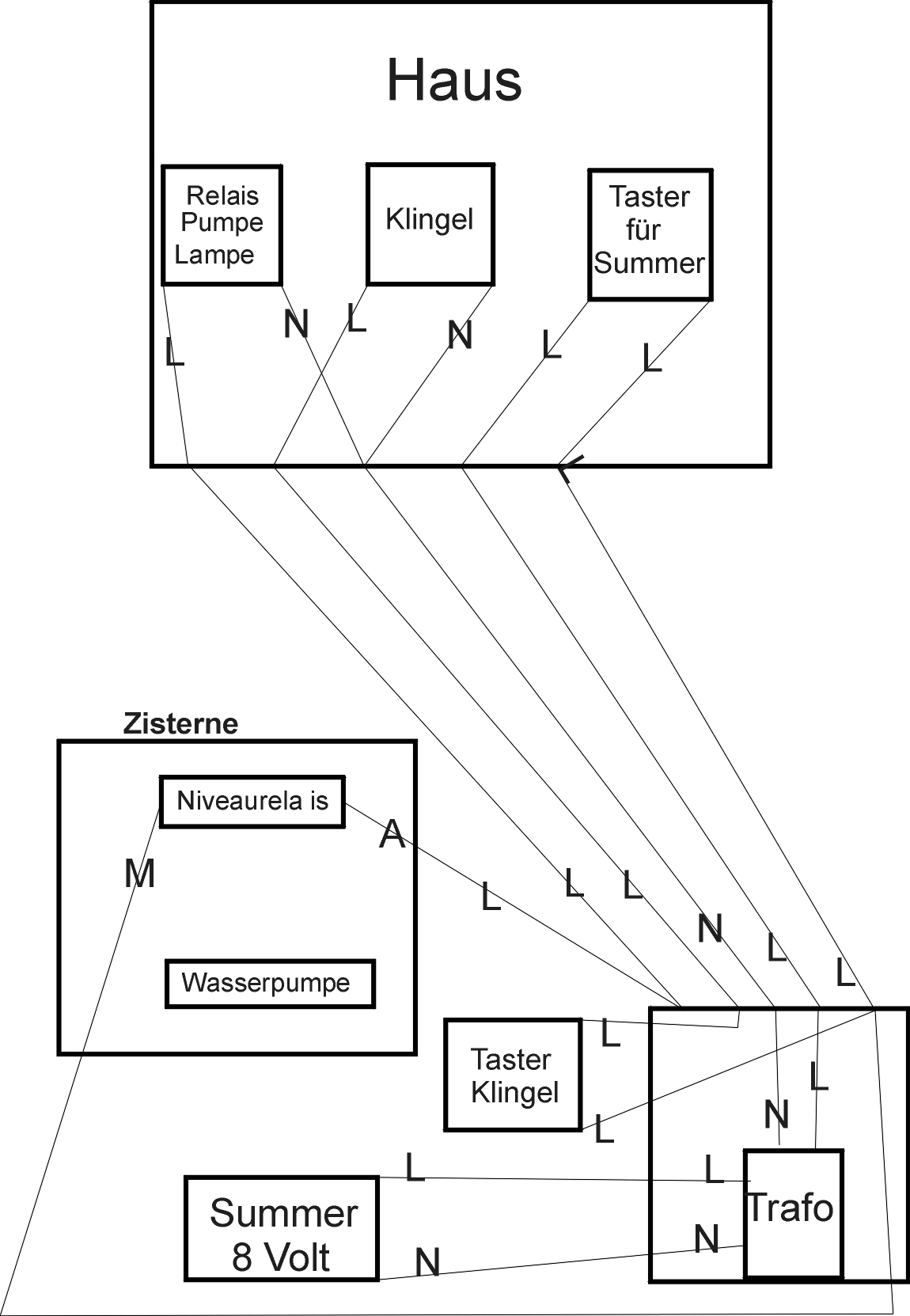

Nun ist es endlich soweit. Da es für die Elektrik dieses 4.Stromkreises
keine normgerechte Zeichnung gibt, habe ich eine provisorische erstellt.
Die Elektrik wurde erst 2 Jahre nach Fertigstellung des Hauses von mir
und einem Elektriker erstellt. Alle Stromkreise sind mit FI-Schaltern
ausgerüstet und können deshalb nicht gekoppelt werden, da sonst Probleme
mit dem FI-Schaltern auftreten. Die eingezeichnete Wasserpumpe wird von
einem Druckschalter aus- und eingeschaltet. Für diese fehlt aber die Kontrolle
über eine Lampe im Hause. Das ist das Problem. Das im Haus befindliche Relais
steuert die Tiefbrunnenpumpe und eine Kontroll-Lampe in einem anderen Stromkreis.
Weil die Stromkreise nicht miteinander verbunden sein dürfen, werden für den
(Taster für Summer) 2 Leitungen benötigt. Die eine davon fehlt mir jetzt

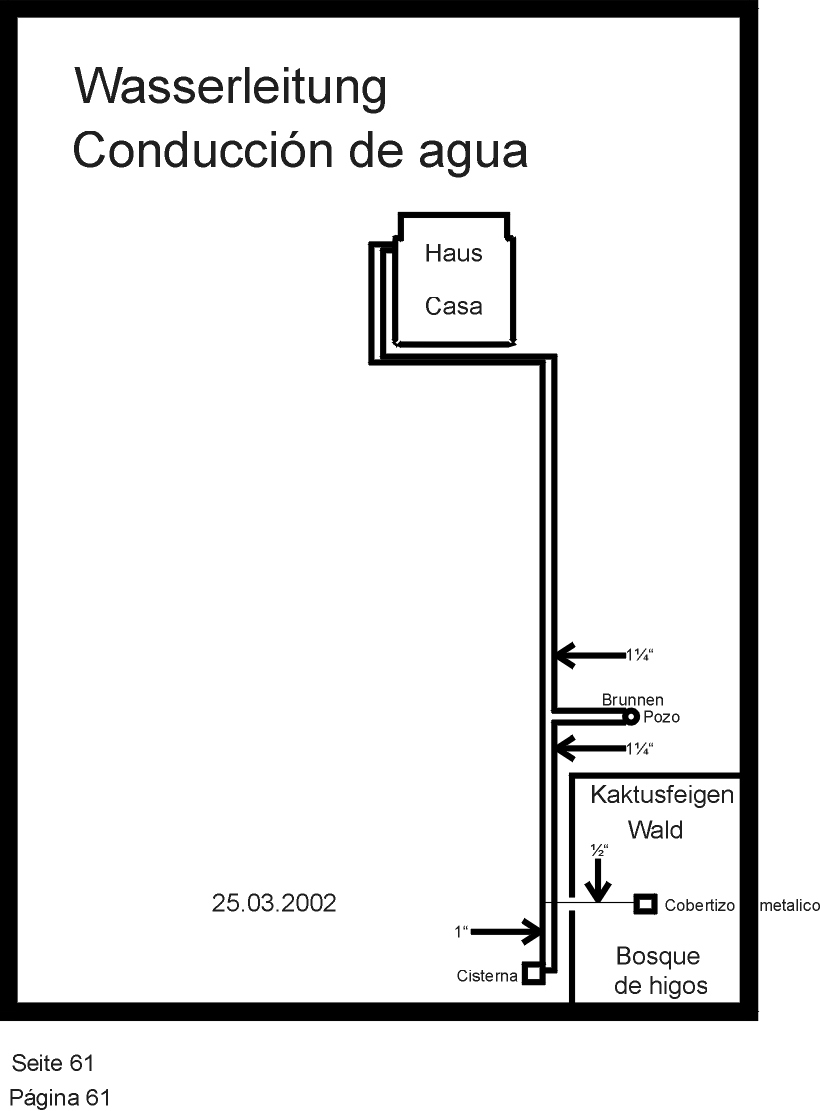

für die Wasserpumpenkontroll-Lampe. Die 2. Seite ist ein Lageplan des Grundstücks.
Zwischen Summer und (Taster Klingel) und Trafo und Zisterne sind Verbindungsleitungen
in Schutzrohren in 60cm Tiefe in Sand und Zement verlegt worden. Leider kann in den
vorhandenen Schutzschläuchen kein Kabel nachgezogen werden, da die Leitungen
keinen Platz für weitere Kabel zulassen und teilweise sehr scharfkantig
um die Ecken verlegt wurden.

GruÃ? Manfred
Elektrik_Zisterne_Klingel_Pumpe.jpg:


WASSERLEITUNG.jpg:
